机箱机柜钣金加工如何兼顾高精度尺寸与复杂焊接变形控制？

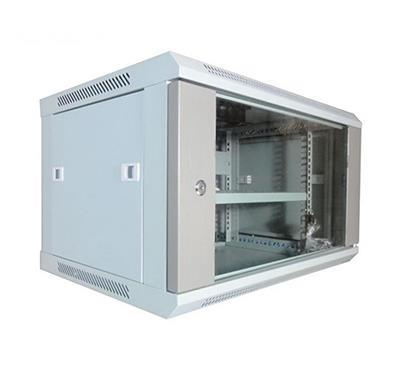

机箱机柜作为电子设备、通信基站、工业控制系统的“骨架”，其钣金加工质量直接关乎内部元器件的安装精度、防护性能和使用寿命。然而，随着机柜朝大尺寸、薄壁化、多功能集成方向发展，加工过程中面临的核心矛盾日益凸显：一方面，安装孔位、插箱导轨、门框配合等尺寸公差要求日趋严格（常见±0.1mm甚至更高）；另一方面，激光切割、折弯成型后的大量焊接工序（如框架拼焊、加强筋固定、门板封边）不可避免地引入热输入和收缩应力，导致整体变形、对角扭曲或局部鼓包。如何在保证高精度加工的前提下，通过合理工艺设计和焊后处理有效控制变形，已成为机箱机柜钣金加工领域最棘手也最具技术价值的课题。

一、焊接变形的主要类型及其对机柜精度的危害

机箱机柜的焊接通常涉及薄板（1.0~3.0mm）搭接角焊缝、断续点焊以及封闭箱体的密封焊。常见的变形包括：角变形（两块板材成角度处因焊缝横向收缩引起角度变小）、弯曲变形（长焊缝沿纵向导致整体拱起）、扭曲变形（对角线方向不对称收缩造成柜体翘曲）以及波浪变形（大面积薄板因点焊密集而出现凹凸不平）。这些变形如果不在工艺环节加以抑制，将导致：安装底架水平度超差，使插箱无法顺畅推入；门板与柜体间隙过大或过小，影响IP防护等级；螺纹底孔位置偏移，造成后续装配干涉甚至报废。尤其是出口型机柜，往往需满足欧美标准对平面度（如每米≤1mm）和对角线差（≤2mm）的严格要求，一旦变形超标，整批次返工成本将高达制造总成本的20%~30%。

二、从结构设计到装夹顺序的前置控制策略

控制焊接变形不能仅依赖焊后矫正，必须从设计端和工艺准备阶段提前介入。首先，在钣金结构设计上，青岛及国内主流机柜制造商普遍采纳“对称焊缝”原则，即尽量使焊缝位置关于柜体中轴线对称布置，以平衡收缩力；同时合理设置减重孔或应力释放槽，打断连续焊缝的刚性约束。其次，采用“分段跳焊”和“反向预变形”工艺——对于长直焊缝（如立柱与底框连接），不采用一次性满焊，而是分为若干段，每段长度约30~50mm，间隔100mm交替施焊，每焊完一段即用风冷降低层间温度；同时在夹具上预先给柜体施加与预测变形方向相反的微量翘曲，使焊后回弹正好抵消。青岛多家为数据中心供应高端机柜的企业，还引入激光焊缝跟踪系统，实时修正焊枪轨迹，保证熔深一致，减少热输入波动。此外，工装夹具的刚性与定位精度至关重要，采用快速锁紧压板，将关键安装面紧贴于重型焊接平台上，平台平面度控制在±0.05mm以内，并辅以铜垫板加速散热，可显著降低扭曲变形风险。

三、焊后矫正与检测的闭环体系

即使前置控制到位，实际生产中仍可能出现轻微变形。青岛钣金加工行业常用的焊后矫正方法包括：火焰加热矫正（对凸起部位背面加热后水冷，利用热胀冷缩拉平）、机械压力校平（使用液压机配专用胎具慢压）以及振动时效消除残余应力。但需注意，薄板机柜不宜过度使用火焰，以免材料性能退化。更先进的方案是采用“温差拉伸法”——在焊缝区域用高频感应加热至200℃~250℃，同时用压缩空气冷却相邻区域，人为制造温度梯度来修正变形。检测方面，目前主流企业已使用三维蓝光扫描仪对焊后机柜进行全尺寸检测，与三维模型比对生成色差图，快速定位变形超标位置，再辅以激光跟踪仪测量对角线差和平面度。某青岛本地机柜厂通过建立“焊前模拟仿真（用Sysweld或Simufact Welding）+焊中实时监控+焊后光学检测”的完整闭环，将整体变形合格率从78%提升至95.5%，返修人工时减少过半。最终，在批量化生产中，还需将每一批次材料的屈服强度、厚度偏差等数据录入系统，动态调整焊接参数，使变形控制从“经验主导”迈入“数据驱动”。只有将设计、装夹、焊接、检测四大环节环环相扣，机箱机柜钣金加工才能在大尺寸薄板领域交出既“准”又“稳”的高分答卷。
